型號 |
|

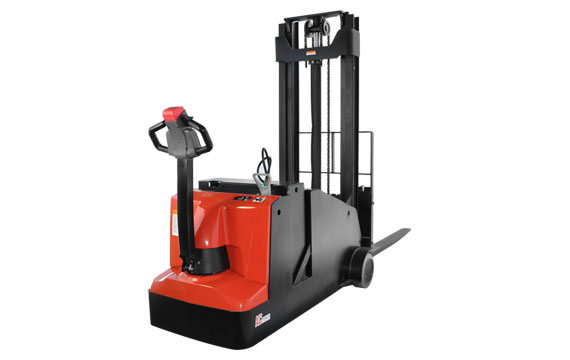

ES10-10CA |
|
載荷 |
Q(kg) |
1000 |
|
門架下降后的最低高度 |
h(mm) |
2110 |
|
自由起升高度 |
h(mm) |
150 |
|
門架最大起升高度 |
h(mm) |
3270 |
|
起升最高時門架高度點 |
h(mm) |
4185 |
|
托盤為1200寬x1000長的通道寬度 |
Ast(mm) |
2980 |
|
托盤為800寬x1000長的通道寬度 |
Ast(mm) |
3095 |
|
轉彎半徑 |
Wa(mm) |
1425 |
|
驅動電機額定功率 S2 60分鐘 |
kW |
1.1 |
|
起升電機額定功率 S3 15% |
kW |
2.2 |
|
電瓶電壓/標稱容量 |
V/Ah |
24/224 |
